Diagramy procesów

Podsumowanie:
Diagram procesu to logiczny schemat procesu biznesowego, w którym są przetwarzane dokumenty. nAxiom tworzy zalążek diagramu procesu automatycznie w procesie generowania elementów aplikacji. Następnie taki diagram należy rozbudować w specjalnym edytorze, który opisano osobno.

☛ AdminSPA > PROCESY BIZNESOWE > Diagramy procesów

Modelowanie procesów w nAxiom jest oparte na statusach dokumentów. Proces to sekwencja przejść przez kolejne statusy, od pierwszego, którym jest zawsze utworzenie dokumentu, do ostatniego, który kończy proces. Oznacza to, że obsługa procesu realizowana przy użyciu aplikacji tworzonych w nAxiom odbywa się w przejściach pomiędzy statusami.

W nAxiom diagram procesu, nazywany także workflow, określa kolejność przechodzenia dokumentu od statusu do statusu oraz użytkowników (poprzez role), którzy mogą zmienić status dokumentu. Początkowy diagram procesu jest generowany automatycznie i można go później odpowiednio zmodyfikować. Wraz z diagramem tworzony jest cały model procesu biznesowego, na który składają się:

definicja dokumentu biznesowego,
deklaracja typu dokumentu biznesowego,
schemat automatycznej numeracji,
status dokumentu,
diagram procesu.

Wygenerowanie modelu wymaga zdefiniowania tabeli dokumentu biznesowego, a następnie użycia polecenia Generuj elementy aplikacji z menu kontekstowego tej tabeli.

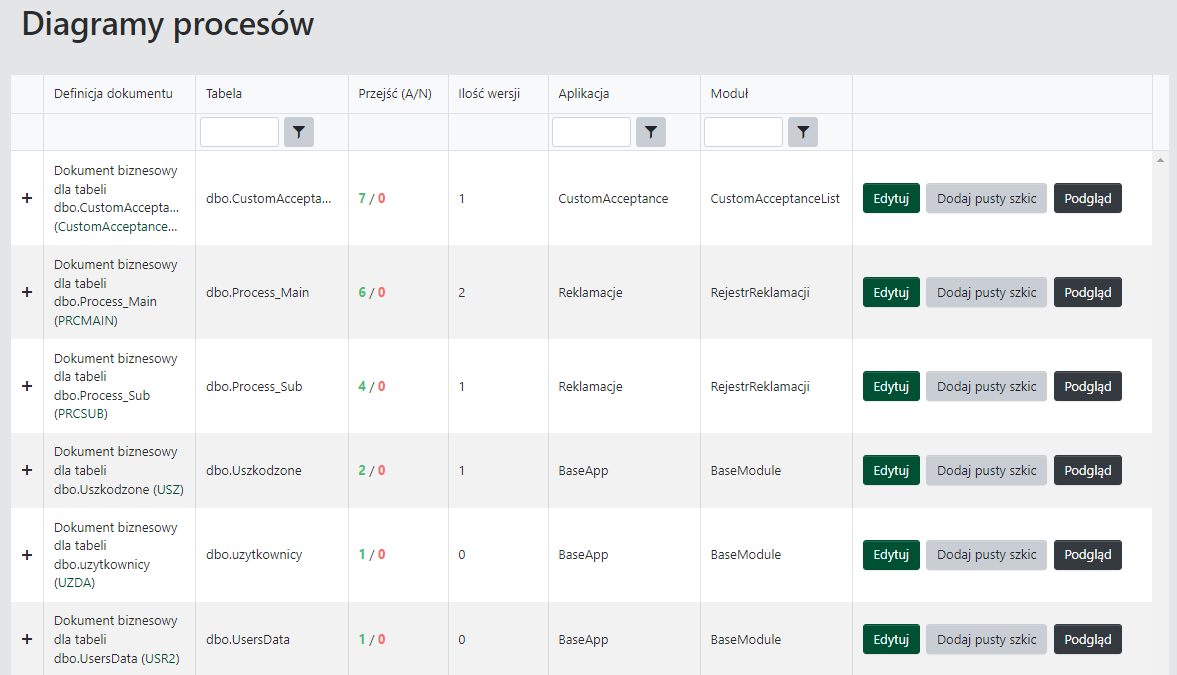

Aby modyfikować diagramy procesów wybierz polecenie Diagramy procesów z menu Procesy biznesowe w menu AdminSPA. Wyświetla ono listę diagramów procesów dla definicji dokumentów.

Info

Z lewej strony każdego wiersza znajduje się symbol +. Jego kliknięcie powoduje rozwinięcie wiersza i wyświetlenie listy wersji diagramu.

Dla każdego diagramu w kolumnie akcji są dostępne trzy przyciski:

Edytuj: kliknij, aby otworzyć daną definicję przejść statusów w wizualnym edytorze wyświetlanym w osobnej karcie.
Dodaj pusty szkic: kliknij aby otworzyć edytor diagramów procesów i utworzyć w nim nowy diagram, który zostanie zapisany jako wersja głównego diagramu zdefiniowanego dla definicji dokumentu.

Info

Aby zdefiniowana wersja diagramu była używana w aplikacji, należy ją zapisać przy użyciu przycisku Zapisz i aktywuj w edytorze diagramów.

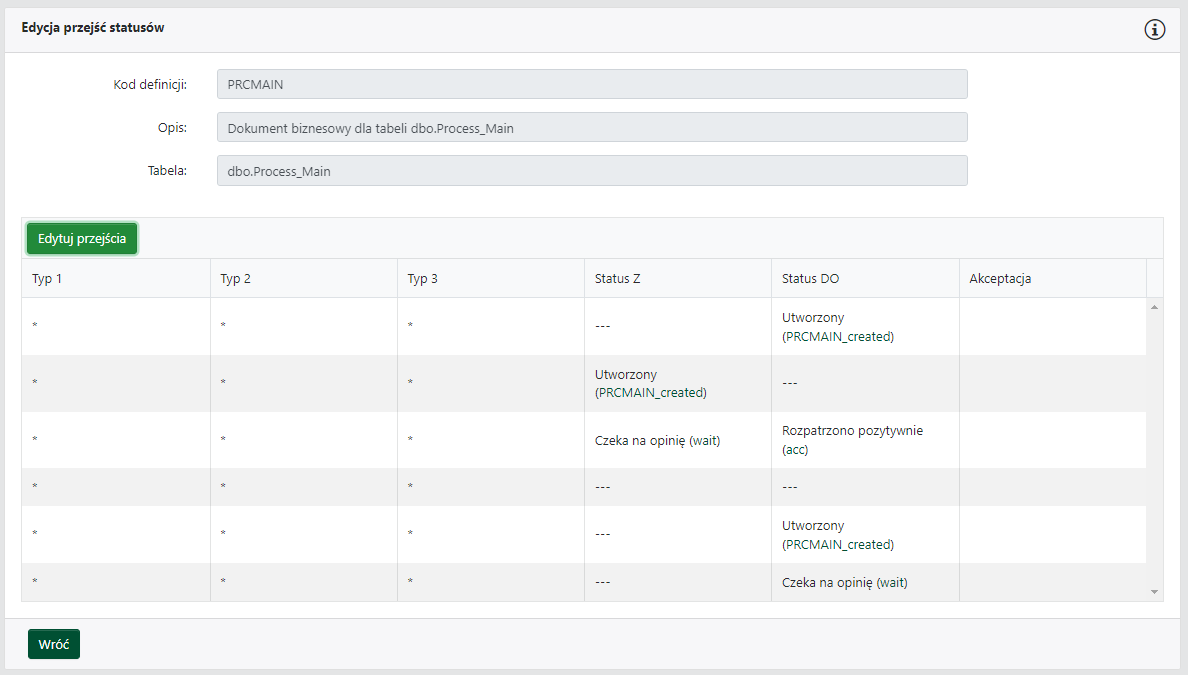

Podgląd: kliknij, aby wyświetlić okno Edycja przejść statusów, w którym przejścia statusów są wyświetlane w formie tabeli.
