Okno Konstruktor SQL - definiowanie warunków przejść bloku decyzyjnego

1. Kliknij przycisk Konstruktor zapytania we właściwościach bloku decyzyjnego.

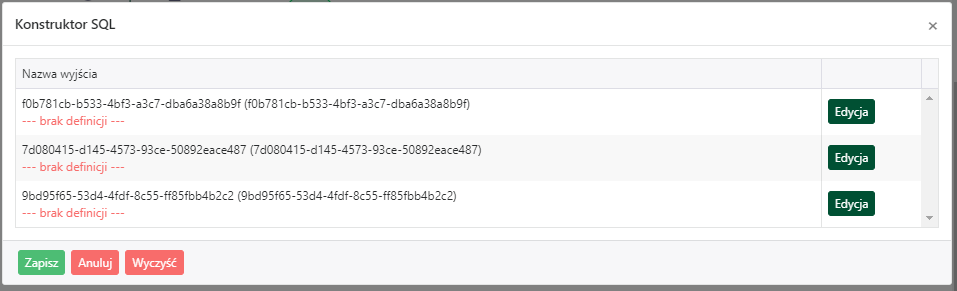

   Zostanie wyświetlone okno Konstruktor SQL.



   na ilustracji przedstawiono okno dla bloku, z którego poprowadzono trzy przejścia; dla każdego z nich należy skonstruować warunek wyboru.

2. Kliknij przycisk Edycja w wierszu przejścia.

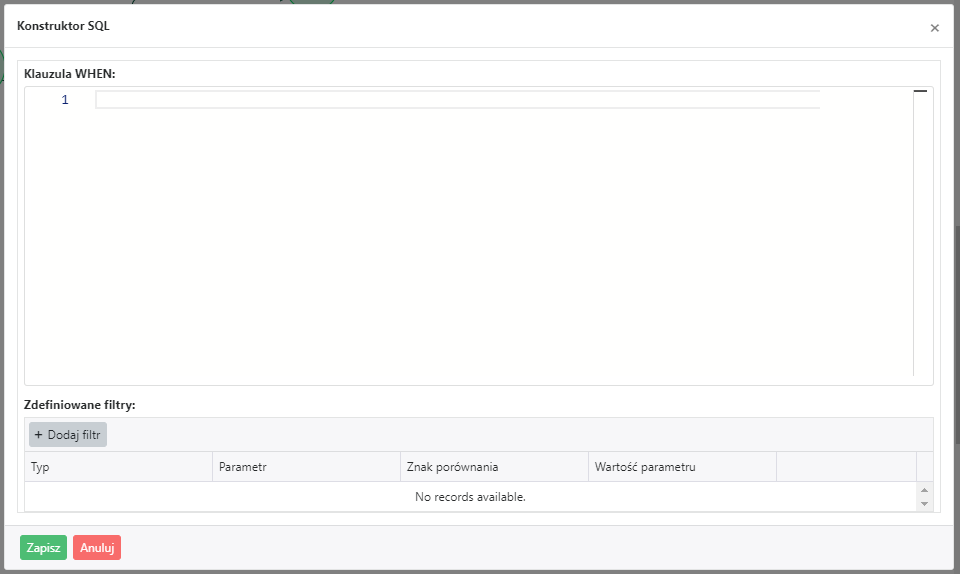

   Zostanie wyświetlone okno konstruowania warunków (filtrów).



3. Kliknij przycisk Dodaj filtr. Zostanie rozwinięty wiersz definiowania warunku.
4. Wybierz kolejno:
   • Parametr: wybierz nazwę kolumny tabeli dokumentu biznesowego, z której wartość ma zostać użyta w warunku; dostępne są kolumny zdefiniowane przez użytkownika i kolumny systemowe.
   • Znak porównania: wybierz z listy operator warunku.
   • Wartość parametru: wpisz wartość, która zostanie porównana w warunku z wartością z kolumny wybranej na liście Parametr.

5. Kliknij ikonę dyskietki, aby zapisać zdefiniowany warunek.

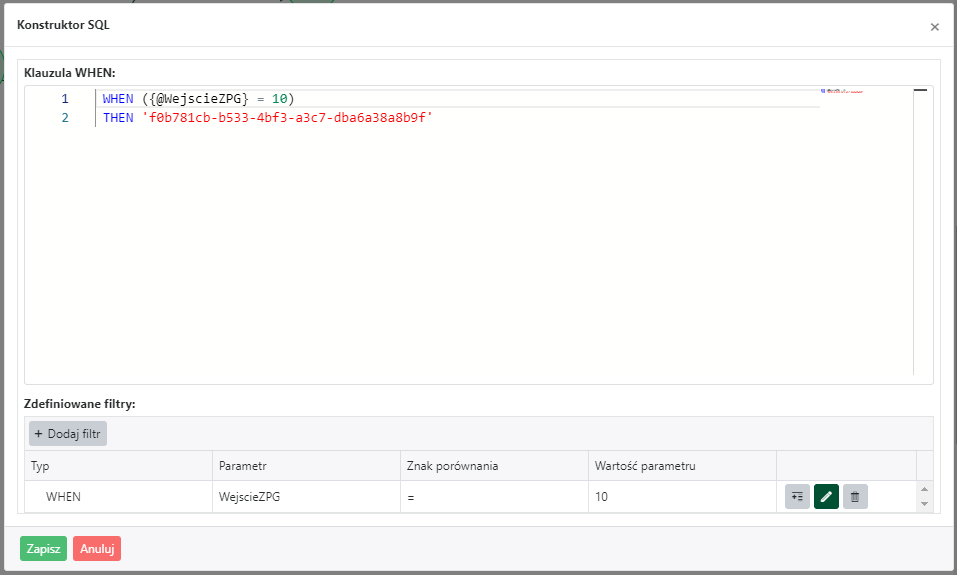

   Warunek zostanie wyświetlony powyżej w obszarze Klauzula WHEN.



6. Ponownie kliknij przycisk Dodaj przycisk, aby dodać nowy warunek; typ razem z listy Typ można wybrać operator AND lub OR, aby połączyć oba warunki w koniunkcję lub alternatywę logiczną; ten sam efekt można uzyskać, klikając ikonę rozwijania (+)w wierszu warunku.

   Aby zmodyfikować lub usunąć warunek, kliknij odpowiednio ikonę z ołówkiem lub ikonę kosza na śmieci w wierszu tego warunku.

---
